蜗轮蜗杆升降机蜗杆轴伸的许用径向力
B1蜗杆轴伸上，由于安装齿轮、链轮或带轮所产生的径向力Fr，其最大许用力与起升力和型号有差在1/2处所许用的最大径向力和扭矩见图B1和表B1。

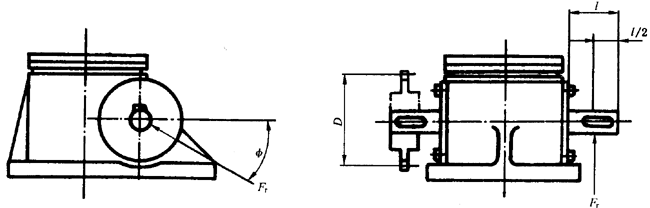

图B1
表B1
型号 | Frmax N | Mtmax N·m |
SWL2.5/2.5M | 350 | 18 |
SWL5/5M | 750 | 44.2 |
SWL10/10M/15.15M | 1000 | 108 |
SWL20/20M | 1300 | 182 |
SWL25/25M | 2000 | 314 |
SWL35/35M | 2300 | 398 |
注：表中参炸毁是按φ≈30°或330°的计算的。 | ||
