| | 圆弧齿圆柱蜗轮减速机符合部颁标准JB2318-79，达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列蜗轮减速机输入功率范围在0.4-163KW之间；输入扭矩在11-2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。 |

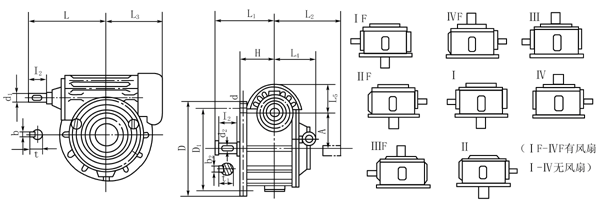

表示方法   型号 | a | L | L1 | L2 | L3 | L4 | L5 | H | D | D1 | d | d1 | d2 | b | b1 | t | t1 | I1 | I2 | 重量 kg | | WHC120 | 120 | 245 | 257 | 257 | 218 | 140.5 | 117.5 | 140 | 330 | 290 | M12 | 35 | 55 | 10 | 16 | 37.8 | 58.5 | 70 | 110 | 95 | | WHC125 | 125 | 235 | 237 | 237 | 225 | 140 | 125.5 | 140 | 330 | 290 | M12 | 35 | 55 | 10 | 16 | 37.8 | 58.5 | 58 | 84 | 100 | | WHC150 | 150 | 294 | 274 | 274 | 255 | 161 | 136.5 | 160 | 400 | 360 | M16 | 40 | 65 | 12 | 18 | 42.8 | 68.9 | 90 | 110 | 155 | | WHC160 | 160 | 290 | 292 | 292 | 265 | 161 | 140.5 | 165 | 410 | 370 | M16 | 40 | 65 | 12 | 18 | 42.8 | 68.9 | 82 | 107 | 163 | | WHC180 | 180 | 375 | 298 | 298 | 309 | 181.5 | 148 | 185 | 465 | 425 | M16 | 45 | 70 | 14 | 20 | 49 | 74.2 | 70 | 105 | 190 | | WHC200 | 200 | 360 | 347 | 347 | 365 | 207 | 168 | 200 | 490 | 450 | M16 | 50 | 80 | 16 | 24 | 53.5 | 85 | 82 | 132 | 308 | | WHC210 | 210 | 390 | 377 | 377 | 370 | 212.5 | 174 | 210 | 540 | 490 | M20 | 50 | 80 | 16 | 24 | 53.5 | 85 | 110 | 170 | 328 | | WHC250 | 250 | 430 | 372 | 372 | 430 | 211 | 193 | 220 | 610 | 560 | M20 | 60 | 90 | 18 | 24 | 63.9 | 95 | 105 | 132 | 460 | | WHC280 | 280 | 485 | 432 | 432 | 485 | 235 | 213 | 240 | 690 | 630 | M24 | 60 | 100 | 18 | 28 | 63.9 | 105.7 | 105 | 167 | 630 | | WHC300 | 300 | 540 | 467 | 467 | 520 | 238 | 215 | 270 | 750 | 690 | M24 | 70 | 100 | 20 | 28 | 74.2 | 105.7 | 140 | 210 | 787 | | WHC320 | 320 | 525 | 457 | 457 | 525 | 258 | 235 | 260 | 770 | 710 | M24 | 70 | 110 | 20 | 32 | 74.2 | 116.5 | 105 | 167 | 835 | | WHC360 | 360 | 565 | 472 | 472 | 565 | 273 | 250 | 280 | 890 | 810 | M30 | 70 | 120 | 20 | 32 | 74.2 | 126.5 | 105 | 167 | 1045 | | WHC400 | 400 | 630 | 527 | 527 | 605 | 293 | 270 | 300 | 970 | 890 | M30 | 80 | 130 | 24 | 36 | 85 | 137.2 | 130 | 202 | 1450 | | WHC420 | 420 | 680 | 552 | 552 | 665 | 301 | 267.5 | 325 | 1000 | 930 | M30 | 90 | 140 | 24 | 36 | 97 | 147.2 | 170 | 240 | 1500 | | WHC450 | 450 | 680 | 562 | 562 | 670 | 321 | 298 | 340 | 1090 | 1000 | M36 | 80 | 150 | 24 | 40 | 85 | 158.5 | 130 | 202 | 1855 | | WHC500 | 500 | 730 | 627 | 627 | 725 | 350 | 323 | 370 | 1190 | 1100 | M36 | 90 | 170 | 24 | 40 | 95 | 178.5 | 130 | 242 | 2420 |
|
|
|
|
