| TPU平面包络蜗杆减速机可以广泛地应用于各种传动机械中的减速传动，中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。 |

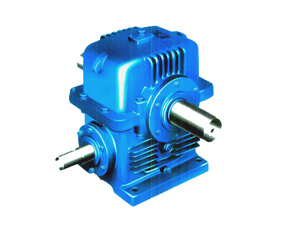

TP型平面包络环面蜗杆减速机（JB/T9051-1991）为平面一次包络蜗杆传动。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。这种减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。 型号与标记示例
1 型号
2 标记示例
例 蜗杆在蜗轮之下, 中心距为200mm, 公称传动比为10, 第二种装配型式, 有风扇冷却的平面
包络环面蜗杆减速器:
减速器 TPU200 - 10 - 2F JB/T 9051—1999 中心距a （mm） | 型号 | 中心距a | | TPG | 第一系列 | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — | | 第二系列 | — | — | — | — | — | — | — | — | — | — | — | — | — | | TPU | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 | | 第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | | TPS | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 | | 第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | | TPA | 第一系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 | | 第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — |
注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。 减速器的公称传动比i | 型 号 | TPG TPU TPS TPA | | 公称传动比i | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
 | 型号 | a | B | B1 | B2 | C | C1 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | l | l1 | d | d1 | d2 | b | b1 | t | t1 | Ф | 质量（kg） | | TPU125 | 125 | 300 | 300 | 70 | 250 | 250 | 125 | 422 | 30 | 307 | 320 | 185 | 280 | 217 | 175 | 82 | 140 | 40 | 70 | 80 | 12 | 20 | 43 | 74.5 | 19 | 157 | | TPU160 | 160 | 380 | 375 | 100 | 320 | 310 | 160 | 540 | 40 | 375 | 375 | 210 | 360 | 280 | 190 | 82 | 170 | 50 | 85 | 95 | 14 | 25 | 53.5 | 90 | 24 | 258 | | TPU200 | 200 | 450 | 450 | 125 | 370 | 370 | 200 | 650 | 40 | 420 | 400 | 235 | 435 | 345 | 225 | 82 | 170 | 55 | 95 | 110 | 16 | 28 | 59 | 101 | 28 | 475 | | TPU250 | 250 | 600 | 550 | 150 | 500 | 450 | 225 | 820 | 50 | 530 | 495 | 290 | 520 | 408 | 270 | 105 | 210 | 65 | 120 | 140 | 18 | 32 | 69 | 127 | 35 | 800 | | TPU315 | 315 | 720 | 590 | 120 | 630 | 500 | 280 | 990 | 65 | 630 | 600 | 360 | 605 | 492 | 345 | 130 | 250 | 80 | 140 | 160 | 22 | 36 | 85 | 148 | 39 | 1100 | | TPU400 | 400 | 850 | 720 | 160 | 750 | 620 | 320 | 1200 | 75 | 720 | 720 | 425 | 692 | 540 | 405 | 165 | 300 | 100 | 180 | 200 | 28 | 45 | 106 | 190 | 48 | 2150 | | TPU500 | 500 | 1060 | 900 | 200 | 920 | 760 | 400 | 1490 | 90 | 850 | 840 | 495 | 845 | 680 | 488 | 165 | 350 | 110 | 200 | 240 | 32 | 45 | 117 | 210 | 56 | 3600 |
|
|
|
|
