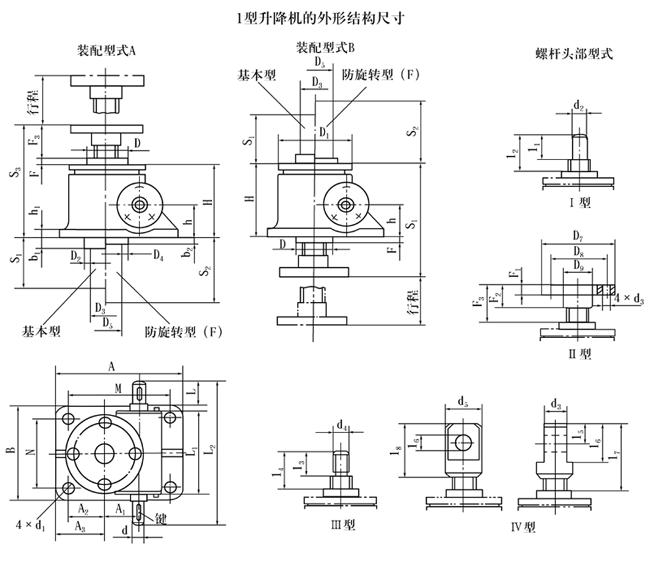

SWL2.5丝杆升降机1型结构安装尺寸：
|
型号
|
SWL2.5丝杆升降机
|
||
|
S1
|
行程+20
|
||
|
S2
|
行程+110
|
||
|
S3
|
150.5
|
||
|
A
|
165
|
||
|
B
|
120
|
||
|
M
|
135
|
||
|
N
|
90
|
||
|
H
|
97
|
||
|
h
|
45
|
||
|
h1
|
12
|
||
|
d(k6)
|
16
|
||
|
d1
|
14
|
||
|
键GB11096
|
5×5×32
|
||
|
L
|
—
|
||
|
L1
|
110.5
|
||
|
L2
|
190
|
||
|
D
|
48
|
||
|
D1
|
98
|
||
|
D2
|
70
|
||
|
D3
|
45
|
||
|
D4
|
98
|
||
|
D5
|
60
|
||
|
A1
|
45.2
|
||
|
A2
|
50
|
||
|
A3
|
65
|
||
|
b1
|
20
|
||
|
b2
|
20
|
||
|
F
|
8.5
|
||
|
丝杠头部型式
|
Ⅰ
|
d2
|
20
|
|
I1
|
30
|
||
|
I2
|
45
|
||
|
Ⅱ
|
D7
|
98
|
|
|
D8
|
75
|
||
|
D9
|
40
|
||
|
d3
|
14
|
||
|
F1
|
12
|
||
|
F2
|
30
|
||
|
F3
|
45
|
||
|
Ⅲ
|
d4
|
M22×1.5-6g
|
|
|
I3
|
30
|
||
|
I4
|
45
|
||
|
Ⅳ
|
d5
|
50
|
|
|
d6
|
25
|
||
|
b3
|
30
|
||
|
I5
|
25
|
||
|
I6
|
50
|
||
|
I7
|
85
|
||
|
I8
|
70
|
||

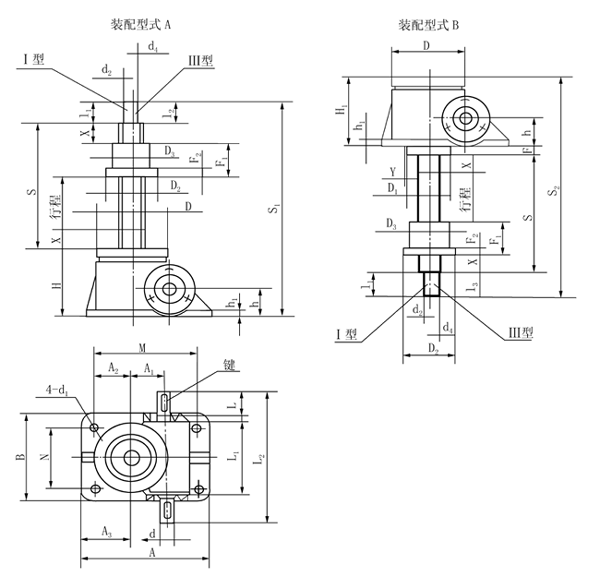

SWL2.5蜗轮丝杆升降机2型结构安装尺寸：
|
型号
|
SWL2.5丝杆升降机
|
||
|
S
|
行程+85
|
||
|
S1
|
行程+215
|
||
|
S2
|
行程+238.5
|
||
|
A
|
165
|
||
|
B
|
120
|
||
|
M
|
135
|
||
|
N
|
90
|
||
|
H
|
100
|
||
|
H1
|
97
|
||
|
h
|
45
|
||
|
h1
|
12
|
||
|
d(k6)
|
16
|
||
|
d1
|
14
|
||
|
键GB1096
|
5×5×32
|
||
|
L
|
—
|
||
|
L1
|
110.5
|
||
|
L2
|
190
|
||
|
D
|
98
|
||
|
D1
|
68
|
||
|
A1
|
45.2
|
||
|
A2
|
50
|
||
|
A3
|
65
|
||
|
F
|
26.5
|
||
|
安全裕度X
|
20
|
||
|
Y
|
3
|
||
|
活动螺母
|
D2
|
80
|
|
|
D3(K6)
|
50
|
||
|
F1
|
45
|
||
|
F2
|
15
|
||
|
丝杠头部型式
|
Ⅰ
|
d2(k6)
|
20
|
|
I1
|
30
|
||
|
Ⅱ
|
d4
|
M22×1.5-6g
|
|
|
I3
|
|
||
