SWL2.5丝杆升降机性能指标
SWL2.5丝杆升降机最大举升、提拉25KN力。结构形式分1型和2型:1型结构丝杆做上下运动、2型结构丝杆做旋转螺母做上下运动。丝杆头部分4种形式:I-光柱、II-法兰、III-螺纹、IV-扁头。

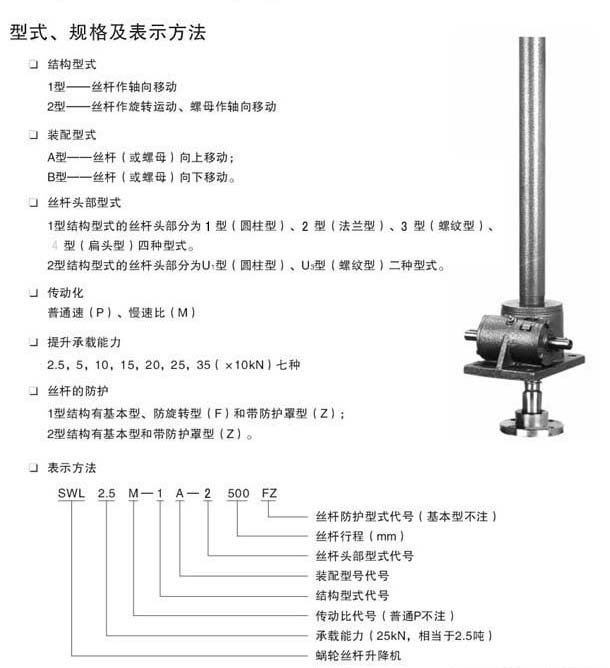

SWL2.5丝杆升降机型号表示方法如下:

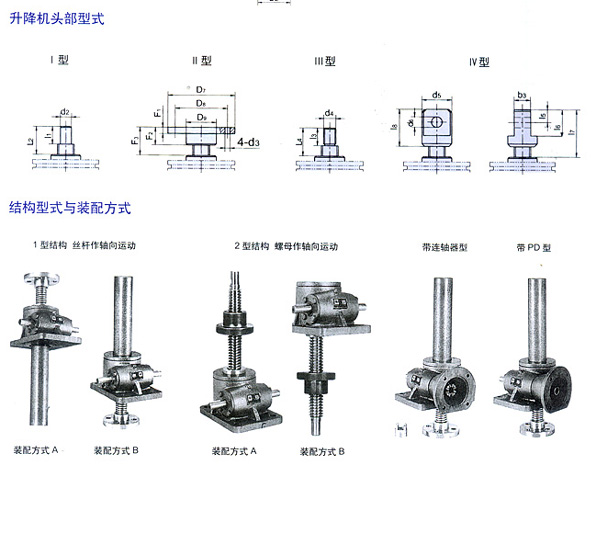

丝杆头部形式如下:

型号
SWL2.5
最大起升力,KN
25
最大拉力,KN
25
丝杠螺纹尺寸
Tr30×6
蜗轮蜗杆传动比(P)
普通6:1
蜗杆每转行程,mm
1.0
蜗轮蜗杆传动比(M)
24:1
蜗杆每转行程,mm
0.250
蜗杆传动比(P)
6:1
满负荷蜗杆扭距N•m
18.6
蜗轮蜗杆传动比(M)
24:1
满负荷蜗杆扭距N•m
8.86
丝杆最大轴伸长度
1500
最大许用功率/kW
0.55
普通比(P)总效率%
23
慢速比(M)总效率%
14
润滑油量,kg
0.1
不加行程的重量,kg
7.3
丝杆每100mm的 重量
0.45
