在二次包络蜗杆、蜗轮工作图上，应分别标注其精度等级、侧隙代号或法向弦齿厚偏差和标准代号。

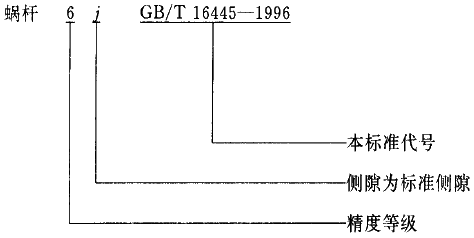

二次包络蜗杆精度等级为6级，法向弦齿厚公差为标准值，侧隙取标准侧隙，则标注为：
二次包络蜗杆精度等级为6级，法向弦齿厚公差为标准值，侧隙取标准侧隙，则标注为：
二次包络蜗杆、蜗轮齿坯尺寸和形状公差 μm
|
序号
|
名称
|
代号
|
中心距mm
|
|||||||||||
|
≥80～160
|
＞160～315
|
＞315～630
|
＞630～1250
|
|||||||||||
|
精度等级
|
||||||||||||||
|
6
|
7
|
8
|
6
|
7
|
8
|
6
|
7
|
8
|
6
|
7
|
8
|
|||
|
1
|
蜗杆喉部外圆
直径公差
|
t1
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
|
2
|
蜗杆喉部径向
跳动公差
|
t2
|
12
|
15
|
30
|
15
|
20
|
35
|
20
|
27
|
40
|
25
|
35
|
50
|
|
3
|
蜗杆两基准端
面的跳动公差
|
t3
|
12
|
15
|
20
|
17
|
20
|
25
|
22
|
25
|
30
|
27
|
30
|
35
|
|
4
|
蜗杆喉平面至基
准面端面距离公差
|
t4
|
±50
|
±75
|
±100
|
±75
|
±100
|
±130
|
±100
|
±130
|
±180
|
±130
|
±180
|
±200
|
|
5
|
蜗轮基准端面
的跳动公差
|
t5
|
15
|
20
|
30
|
20
|
30
|
40
|
30
|
45
|
60
|
40
|
60
|
80
|
|
6
|
蜗轮齿坯外径与轴孔的不同心度公差
|
t6
|
15
|
20
|
30
|
20
|
35
|
50
|
25
|
40
|
60
|
40
|
60
|
80
|
|
7
|
蜗轮喉部直径公差
|
t7
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
h7
|
h8
|
h9
|
