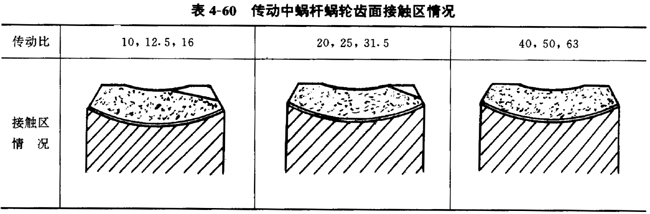

平面二次包络环面蜗杆传动中蜗杆蜗轮齿面接触区情况按表4-60和接触斑点按表4-61的规定。
表4-61平面二次包络环面蜗杆传动中蜗杆蜗轮齿面接触斑点
精度等级 | 项目 | 中心距a(mm) | ||
80～160 | ＞160～315 | ＞315～500 | ||
7 | 蜗轮齿面接触斑点 | 按高度不小于70%按宽度不小于70% | ||
蜗杆齿面接触斑点 | 按长度不小于70%按触部位偏向入口 | |||
8 | 蜗轮齿面接触斑点 | 按高度不小于60%按宽度不小于60% | ||
蜗杆他面接触斑点 | 按长度不小于60%按触部位偏向入口 | |||
