环面蜗杆仿真加工技术

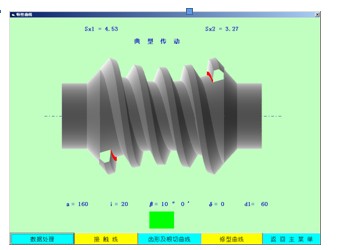

环面蜗杆的数字仿真是一项高新技术,我们开发的环面蜗杆的仿真采用先进合理的方案,攻克了环面蜗杆仿真数学模型、在VB中建立蜗杆立体图形以及编制应用软件的难关,仿真不但能如实地反映蜗杆的实际形状,而且能如实地反映蜗杆上的齿顶变尖、根切、不完全齿等特殊现象。由于齿顶变尖和根切是环面蜗杆的最主要的评价指标,因此,这一功能显得尤为重要。设计或校核的蜗杆在计算机屏幕上显示出实际形状,直接可以看到蜗杆齿顶变尖和根切的情况,即可对蜗杆作出符合实际的评价。而在没有这项技术之前,往往要等到蜗杆加工出来才能真实地了解齿顶变尖和根切的情况,才能作出评价。开发的仿真软件适用非常广,不但可以显示典型传动的蜗杆,而且可以显示多种修型传动的蜗杆,甚至由设计者任意确定的修型规律的蜗杆都可以进行仿真显示。


    新的环面蜗杆仿真软件是在VB平台上开发的,由于是在一个软件环境下完成计算和显示,使用非常方便快捷。为了提高计算显示速度,巧妙地利用对称投影面,一个立体投影图反映出蜗杆的全部形状。程序采用模块化编程,建立了良好的人机界面和完善的提示指导、防错容错功能。轻松的“一键式”操作,为设计人员带来一种惬意的享受。
环面蜗杆齿面数字模型的建立,特别是环面蜗杆不同齿面的计算方法和数学模型的建立,这在环面蜗杆理论研究上是一个重大的进步。它完善了环面蜗杆的理论研究,填补了修型蜗杆研究的这一空白,在此之前,还没有文献介绍这方面的成果。过去只是集中对蜗杆一个齿面的性能进行研究,有了本成果,可以对各种环面蜗杆(包括修型蜗杆)的整体性能进行研究,也就是把环面蜗杆作为一个整体来研究。这就保证了环面蜗杆仿真的完整性和可靠性,为环面蜗杆的优化设计和仿真提供了条件。
环面蜗杆的数字仿真既是环面蜗杆理论研究的成果,其应用软件又是非常实用的工具。环面蜗杆数字仿真程序的编制成功,是数字仿真从理论研究走向实用的重要的一步。数字模型只是纸面上的东西,不是有一定专业造诣的专家,对这些抽象的字符是难以理解的,更说不上去应用。一旦数学模型通过计算机程序变成实际仿真图形,这就能为绝大多数人接受。计算机的高速计算性能代替了人工计算,并且把抽象的数字变成实际的蜗杆模型,在计算机屏幕上显示出来。环面蜗杆的仿真使环面蜗杆的考察由二维升级为三维。要使数字仿真程序成为实用的工具,没有现成软件可以使用,只有自行开发,才能取得成功,实践也证明了这一点。
优化设计是获得最优参数的技术,数字仿真是验证设计的有效方法,两者都是计算机的应用领域。二者的结合为环面蜗杆提供了一种先进的设计工具,在设计的同时就可以看到蜗杆的实物,实现了“即时设计,即时显示,即时评价”,将环面蜗杆的开发由“设计——评价——试制——评价——投产”,简化为“优化设计——仿真——投产”。对环面蜗杆的设计、制造、研究有着不可估量的推动作用。
