滚珠丝杠原理:
1、按照国标GB/T17587.3-1998及应用实例,滚珠丝杠(已基本取代梯形丝杆,俗称丝杆)是用来将旋转运动转化为直线运动;或将直线运动转化为旋转运动的执行元件,并具有传动效率高,定位准确等
2、当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。
滚珠丝杆升降机特点:
1、与滑动丝杠副相比驱动力矩为1/3
滚珠丝杆升降机的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
2、高精度的保证滚珠丝杆升降机是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能
滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高
滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能
滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

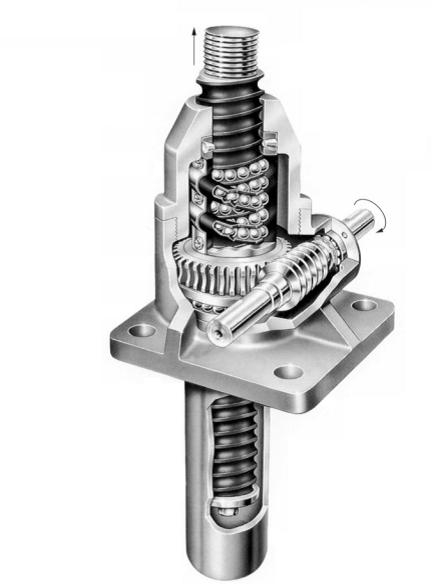

SJB滚珠丝杆升降机独特的方形凹槽壳体,加大外壳的散热能力,延长润滑脂使用寿命等。球墨铸铁的外壳材料选择,大幅提高壳体的强度和性能,以及在高温/低温下的广泛应用。方形尾罩设计,控制丝杠不自转。先进的加工设备和加工组装工艺,是高产品质量的保证,先进的设计理念创造了抗冲击能力强,高强度,低噪音,长寿命,体积小的优质产品。
产品特点:
推杆速度:最高可至77mm/s
输入转速:1800rpm
行程范围:可至6.5米
标准产品精度可至0.02mm
绝对机械同步精度高,运行平稳
抗冲击能力强
可提供轧制和精密滚珠丝杆螺旋升降机
10分钟工作制为50%以上
