DSG系列多节电动升降杆，是我公司自行研制集各种电动推杆的优点，定型设计的新产品。广泛用于公安、消防、路政、建筑、港口、机场、油田、舞台、摄影、勘察和特种部队野外照明作业。该产品安装在消防指挥车、事故勘察车、各种应急车上，配上柴油发电机、可旋转的云台、可照明的镝灯、石英灯等，组成一个可移动的多功能、集现场指挥、抢险、救援指挥中心，为处理各类突发事件提供了理想工具。
1、工作环境：
a、环境温度：-25℃-50℃
b、海拔不超过1000m
c、相对湿度：<80%
d、不含强腐蚀性、易燃、易爆的介质
e、无强烈振动。
多节升降杆的结构，由电动机、蜗轮箱、多节升降杆；升降锁定松开装置、节与节之间互联机构、行程推力控制器、云台板等部件组成。
主传动，由电动机带动减速箱中的蜗轮、蜗杆、传递至螺杆，然后通过螺杆螺母，使螺杆的转动变为升降杆的直线运动。
多节升降杆，采用不同规格无缝钢管，按拉杆天线的组成原理，由内至外多节组成，当螺杆螺母作直线运动时，升降杆从内至外一节一节有规律地升出和缩回。
行程推力控制器，设置在蜗轮箱上部的开关接线盒内，由滑座碟形弹簧拨块微动开关组成，当升降杆上升至最大升出量时，拨块向下移动，压合微动开关，切断电机电源，从而控制升降杆动作。同样在升降杆升出时，如果推力超出额定负荷时，也同样能使拨杆动作。从而切断电源，起到保护电机和保护工作系统的作用，下降过程原理相同。
1、工作环境：
a、环境温度：-25℃-50℃
b、海拔不超过1000m
c、相对湿度：<80%
d、不含强腐蚀性、易燃、易爆的介质
e、无强烈振动。
多节升降杆的结构，由电动机、蜗轮箱、多节升降杆；升降锁定松开装置、节与节之间互联机构、行程推力控制器、云台板等部件组成。
主传动，由电动机带动减速箱中的蜗轮、蜗杆、传递至螺杆，然后通过螺杆螺母，使螺杆的转动变为升降杆的直线运动。
多节升降杆，采用不同规格无缝钢管，按拉杆天线的组成原理，由内至外多节组成，当螺杆螺母作直线运动时，升降杆从内至外一节一节有规律地升出和缩回。
行程推力控制器，设置在蜗轮箱上部的开关接线盒内，由滑座碟形弹簧拨块微动开关组成，当升降杆上升至最大升出量时，拨块向下移动，压合微动开关，切断电机电源，从而控制升降杆动作。同样在升降杆升出时，如果推力超出额定负荷时，也同样能使拨杆动作。从而切断电源，起到保护电机和保护工作系统的作用，下降过程原理相同。

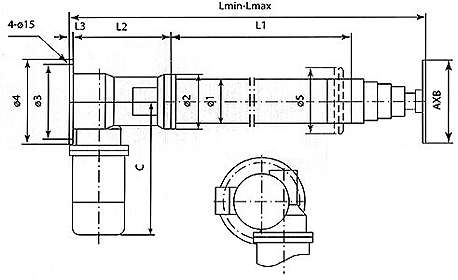

外形及安装尺寸（DSG型多节电动升降杆外形图）
DSG型多节电动升降杆外形尺寸
|
型号
|
Lmin
|
Lmax
|
L1
|
L2
|
L3
|
φ1
|
φ2
|
φ3
|
φ4
|
φ5
|
C
|
A×B
|
电动机电压
|
|
DSG2
|
2070
|
3500
|
1750
|
260
|
14
|
100
|
160
|
220
|
250
|
160
|
300
|
φ185
430×250
|
12、220、380
|
|
DSG3
|
1820
|
4300
|
1450
|
260
|
20
|
125
|
160
|
220
|
250
|
160
|
330
|
220、380
|
|
|
DSG4
|
1900
|
5560
|
1440
|
280
|
20
|
150
|
200
|
220
|
250
|
190
|
|||
|
DSG5
|
2000
|
6850
|
1430
|
280
|
20
|
175
|
210
|
220
|
280
|
270
|
|||
|
DSG6
|
2050
|
8080
|
1420
|
280
|
20
|
200
|
250
|
220
|
280
|
300
|
|
380
|
|
|
DSG7
|
2669
|
12000
|
1840
|
382
|
30
|
242
|
302
|
方320
|
方380
|
350
|
565
|
φ380
|
380
|
